    产 品 说 明

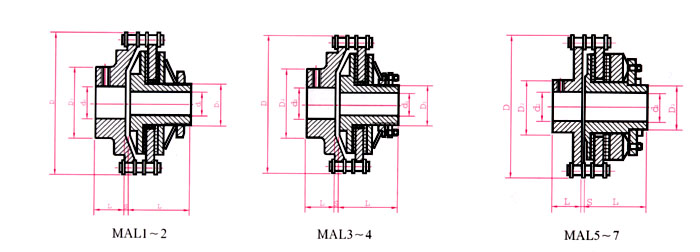

MAL 摩擦安全联轴器基本参数及尺寸

型号

滑动转矩Tn N·m

许用转速R/min

轴孔尺寸

链号

D

D1

D2

S

重量kg

转动
惯量kg·m²



主动端

y

从动端

J1

min

max

d1

L1

d2

L2

MAL

IQ

63

28

1000

10~19

52

14~28

27~44

TG

127x 2

102

M33

 x 1.5

60

3.7

3.0

0.003

MAL

IZ

14

56

1000

16~24

52

18~38

30~60

MAL

2Q

20

80

800

16~25

62

18~38

30~60

TG158 x 2

137

M42

 x 1.5

80

4.2

8.0

0.014

MAL

2Z

40

140

800

19~30

62

20~45

38~84

MAL

3Q

63

224

500

20~35

75~82

20~48

60~107

TG

190

x 2

188

M65

x 2

110

3.7

18.9

0.061

MAL

3Z

90

400

500

25~45

75~112

30~65

60~107

MAL

4Q

125

560

400

30~50

100~112

30~70

84~132

TG

254 x 2

251

M90

x 2

150

5.2

46.5

0.658

MAL

4Z

224

1120

400

35~63

100~142

40~90

84~107

MAL

5Q

400

1400

300

38~63

120~142

40~75

84~132

TG 444x 2

345

M100

x  2

130

3.8

76.5

0.921

MAL

5Z

630

2000

300

42~71

120~142

45~85

84~132

MAL

6Q

900

2800

200

40~75

150

45~85

84~132

TG 508x 2

470

M150

x 2

145

5.4

155

3.726

MAL

6Z

2000

4000

200

65~100

150~212

65~100

132~167

MAL

7Q

2500

5000

140

70~110

190~212

80~140

132~202

TG508

 x 2

567

M190

x 2

250

10

335

8.249

MAL

7Z

4500

10000

140

95~130

190~252

110~170

167~242

说明:Q为轻型,Z为重型,差别仅是碟簧厚度不同。

此种联轴器许用偏差不得大于下表                                                      mm

规格

MAL1Q/Z

MAL2 Q/Z

MAL3 Q/Z

MAL4 Q/Z

MAL5 Q/Z

MAL6 Q/Z

MAL7 Q/Z

轴向

+-0.95

+-0.15

+-1.4

+-1.9

+-3.3

+-3.8

+-3.8

径向

0.25

0.32

0.38

0.50

0.88

1.0

1.0

角向

1º
